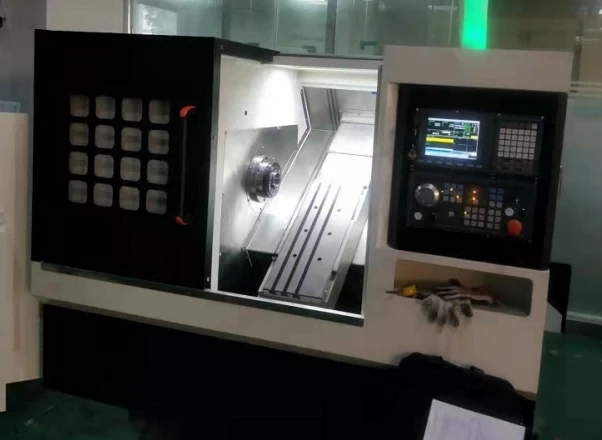

Torn CNC Gang Tool

Model de màquina-eina

PARÀMETRE

Unitat

Diàmetre màxim de gir al llit

500

㎜

Diàmetre màxim de mecanitzat al carro

450

㎜

Longitud màxima de mecanitzat

450

㎜

Interval de velocitat del cargol

100-4000

rpm

Potència del motor principal

7.5/11 KW

KW

Quantitat màxima de càrrega d'eines

8

T

-Desplaçament de l'eix X/-Desplaçament de l'eix Z

900/450

㎜

Import mínim de desplaçament de l'eix X-/ eix Z-

0.001/0.001

㎜

Velocitat de desplaçament ràpid de l'eix -X/Z-

36/36

m/min

Taula de treball T-ranura mm

3-14*50

mm

Repetibilitat de l'eix -X/Z-

Menor o igual a 0,003/0.005

㎜

Rugositat superficial

Menor o igual a 0,63

um

Diàmetre de l'eix a través del forat

Φ65

㎜

Diàmetre del forat pasant d'estoc de barres

Φ46

㎜

Angle inclinat del llit

45



Dimensions externes (L x A x A)

2150*1550*1870

㎜

Pes net de la màquina-eina

3100

kg

No

Item

Paràmetre

Marca

Qt

1

Fus

A2-5

Taiwan KENTURN

1

Coixinet del cargol

NSK

Japó

6

2

Unitat de servomotor del cargol

7,5/11 KW

Taiwan SYNTEC

1

3

Potència del motor de l'eix

7,5/11 KW

Taiwan SYNTEC

1

4

-Par de torsió del servomotor de l'eix X

11 nm

Taiwan SYNTEC

1

5

-Potència del servomotor de l'eix X

1,5 kW (fre)

Taiwan SYNTEC

1

6

-Par de torsió del servomotor de l'eix Z

11 nm

Taiwan SYNTEC

1

7

Potència del servomotor de l'eix Z-

1,5 kW

Taiwan SYNTEC

1

8

Guia lineal (eix -X)

Nivell 30(bola)P

PMI de TAIWAN

2

9

Guia lineal (eix Z-)

Nivell 30(bola)P

PMI de TAIWAN

2

10

Cargol de boles (eix -X)

32/10

Japó THK

1

11

Cargol de boles (eix Z-)

32/10

Japó THK

1

12

Sistema

SYNTEC 7TA

Taiwan SYNTEC

1

13

Panell d'operacions

Panell de torn

Taiwan SYNTEC

1

14

Mòdul de relés

Sèrie de torns

Taiwan SYNTEC

1

15

Electrodomèstics d'alimentació

Interruptor de circuit

Schneider

1

16

Electrodomèstics d'Alta Tensió

Contaminador

Schneider

1

17

Electrodomèstics de baixa tensió

Relleu

Schneider

1

18

Sistema de mandril de pinces

CK46 (A2-5)

Taiwan AUTO

1

19

Cilindre rotatiu (buit)

6 polzades

Taiwan AUTO

1

20

Estació hidràulica del motor 2HP

40L

Xina LEIMAN

1

21

Distribuïdor d'eines per a bandes

63/8T

Max eines

8

22

Porta ganivets rodó

Φ25

Portaeines de mandrinar

4

23

Portaeines de cara final

20

Quadrat opcional de 20 talls

2

24

Portaeines quadrat

20

Quadrat opcional de 20 talls

2

25

Base de màquina-eina

fosa integral

Producció pròpia

1

26

Protector exterior de coberta de xapa

Producció pròpia

1

27

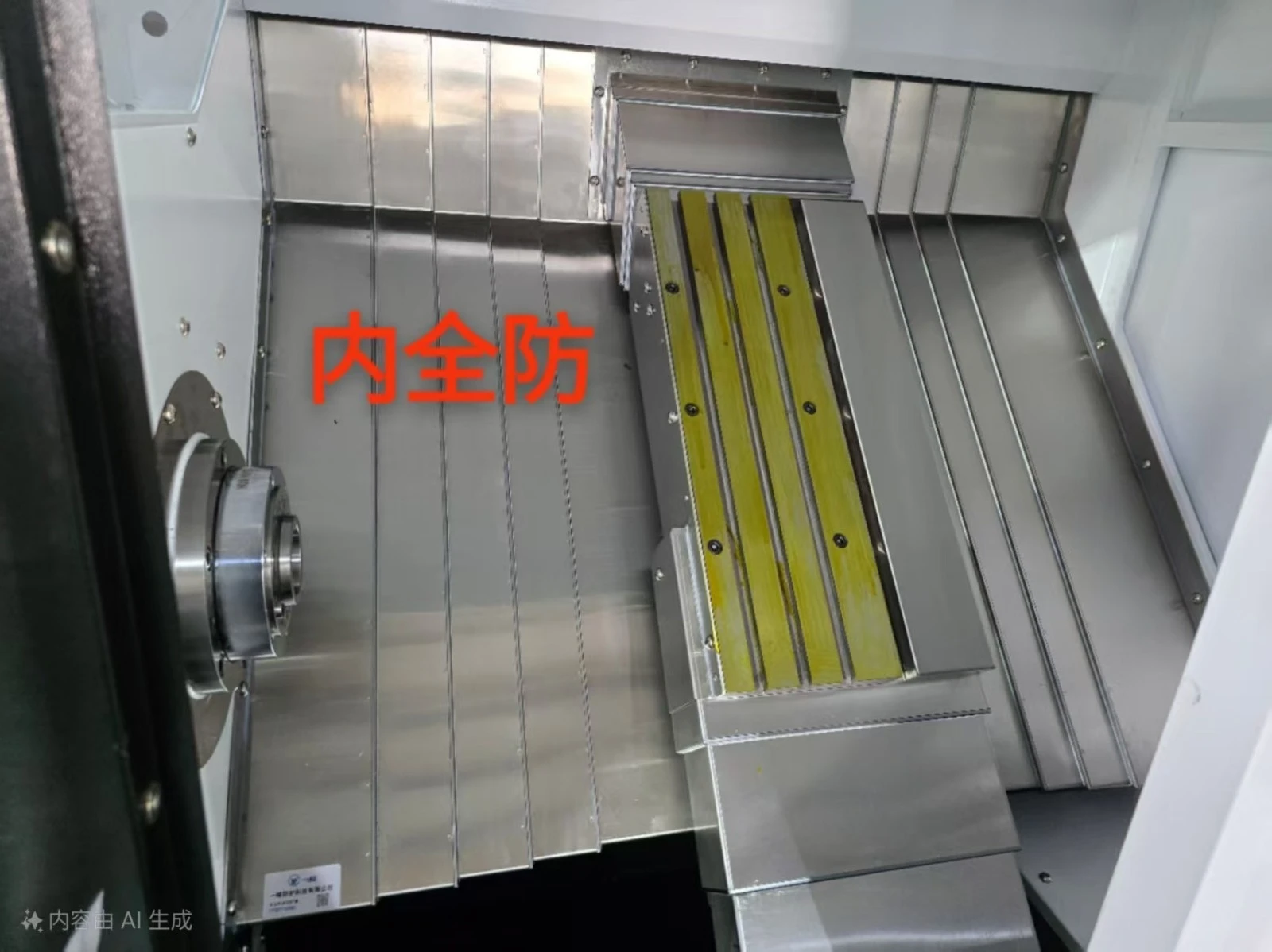

Protecció interior

Acer inoxidable

Full Guard de producció pròpia

1

28

Coixinet de cargol de boles

20TAC

Japó NSK

2 EIXOS

29

Acoblament

18/22

DK

2

30

Injector d'oli

2/3L

BAOTN Xina

1

31

Bomba de fluid de tall

750W

SHEN HAI Xina

1

32

Caixa d'eines

Caixa d'eines de plàstic portàtil

Xina

1

33

Clau hexagonal

(mètrica 1,5-10)

Xina

1

34

Tornavís

Tornavís Phillips i de punta plana

Xina

2

35

Lector de targetes CF

disc U

SSK

1

36

Targeta CF

1 GB

YIZHENG

1

37

Peus

Cargol M24 + rentadora

Xina

6

38

Manual del sistema SYNTEC

SYNTEC

1

39

YS-65L (longitud de la barra 1,5 metres) Servo alimentador (apte per a barres de 30/65 mm)

1. Plataforma de suport intermedi

Tres tubs d'extracció

Casquilles i barres d'empenta grans, mitjanes i petites

Xina

1

40

Transportador de xips tipus cadena i cotxe de xips

46X+cotxe amb xip S106

Xina

1

41

Bateria del codificador

3.6V

Xina

2
