Centre de mecanitzat CNC de 5 eixos

Recorregut eix X mm 620
Recorregut de l'eix Y mm 520
Recorregut eix Z mm 460
Taula de treball mm Φ650
Eix B （Eix de gir） graus. -110º- més 110º
Eix C （Eix de rotació） graus. 360º
Eix B (eix de rotació) velocitat rpm 25
Eix C (eix de rotació) velocitat rpm 25

Enviar la consulta

Introducció al producte

5 axis

5 axis machine

El centre de mecanitzat CNC de 5 eixos és un cristall tecnològic d'Alemanya... Està tornant a escriure el "Made in China".

Precisió, estabilitat, eficiència

Aquesta és la seva glòria

1. Columna de pòrtic tipus 3 eixos en moviment d'alta rigidesa

2. velocitat de l'eix 12000,15000 (tipus directe) o

2000 rpm (incorporat)

3.X/Y/Z avançament ràpid 42m/min

4.Sistema de control SIEMENS 840D

Paràmetre màquina

Especificacions Model		VMC650
Desplaçament de l'eix X	mm	620
Recorregut de l'eix Y	mm	520
Recorregut de l'eix Z	mm	460
Taula de treball	mm	Φ650
Eix B （Eix de gir）	graus.	-110º- més 110º
Eix C （Eix de rotació）	graus.	360º
Velocitat de l'eix B (eix de gir).	rpm	25
Velocitat de l'eix C (eix de rotació).	rpm	25
Nas del cargol a la taula de treball	mm	150 - 610
Càrrega màxima de la taula de treball	kg	500 (horitzontal), 300 (vertical)
Velocitat del cargol	rpm	12000
Cònic de l'eix		ISO 40
Avancement ràpid (X/Y/Z)	m/min	42/ 42 / 42
BT		ISO 40
Max eines núm	pcs	32
Diàmetre de l'eina (adjacent/no adjacent)	mm	φ76/ φ127
Longitud màxima de l'eina	mm	250
Pes màxim de l'eina	kg	7
Canvi d'eina de manera		Tipus de braç
Temps de canvi d'eina (eina a eina)	sec.	2.5
Poder	kw	15
Velocitat d'avanç ràpid de l'eix X/Y/Z/B/C	kw	3.1/3.1/ 4.9/4.9/3.4
Reducció de la potència del motor del refrigerant	kw	1.1 més 1.1
Requisits de pressió	kg/cm²	6
Capacitat de potència requerida	kva	40
Alçada de la màquina	mm	2500
Mida de la màquina (amplada * llargada)	mm	2850×2850
Pes net de la màquina	kg	6800
Precisió de posicionament (eix X/Y/Z) VDI3441	mm	0.008/Tots els viatges
Precisió de posicionament (eix B/C)	sec.	10"
Repetibilitat (eix X/Y/Z) VDI3441	mm	0.004
Repetibilitat (eix B/C)	sec.	5"
Control del sistema		MITSUBISHI M80B

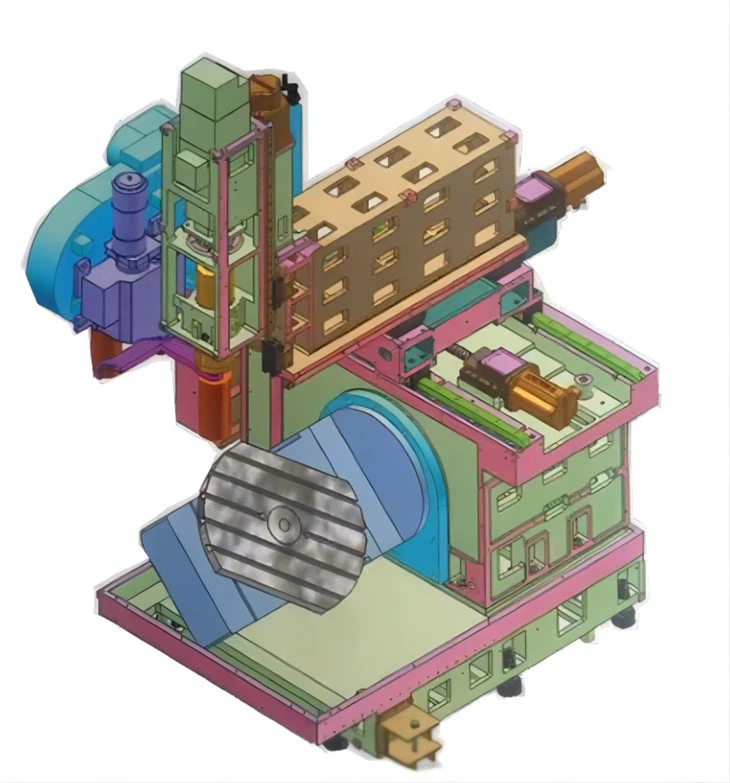

Columna de pòrtic tipus 3 eixos amb alta rigidesa

El centre de mecanitzat CNC de 5 eixos té una estructura de cos de fosa de màquina delicada i compacta i d'alta rigidesa, que mostra la

rigidesa i estabilitat de la màquina única. El cos de fosa de la màquina adopta Alemanya

Meehannite, tractament de temperat, tractament d'estrès per assegurar-se que el cos de fosa de la màquina no

deformació. A més de la màquina té una alta velocitat d'avanç ràpid, també té una baixa resistència rial i

alta precisió de posicionament, l'estructura mòbil de 3 eixos tipus columna de pòrtic evitarà molt el mal funcionament en processar si hi ha fuites de tall

fluid, per assegurar-se que la màquina és alta estabilitat

El centre de mecanitzat CNC de 5 eixos s'utilitza àmpliament en indústries militars, aeroespacials, mèdiques i altres d'alta tecnologia...
