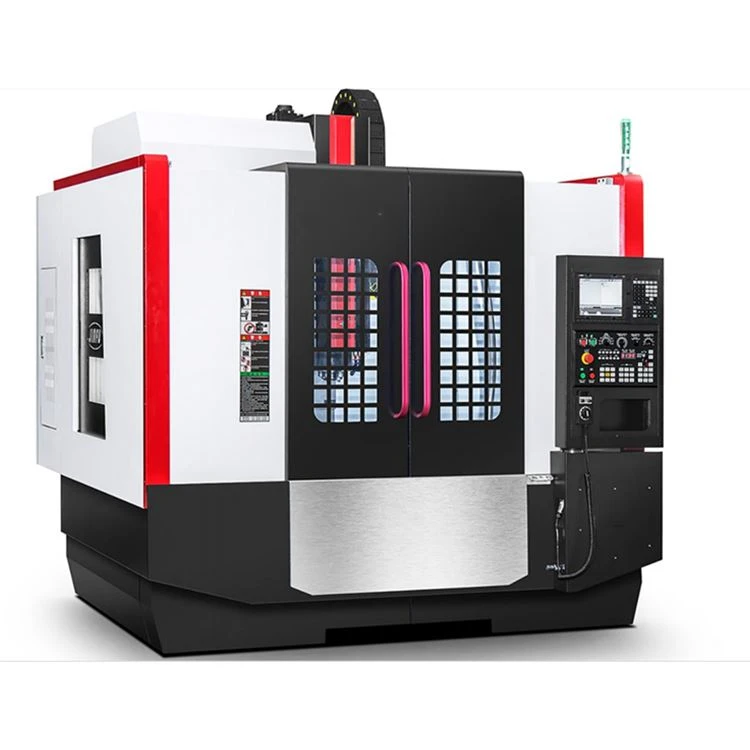

Centre de mecanitzat vertical Vmc850

El centre de mecanitzat vertical vmc850 és un centre de mecanitzat vertical de bucle semi-tancat amb control de connexió directa servo de tres eixos X, Y, Z. Els tres eixos són una guia lineal rodant. El carril guia té una gran càrrega, una estructura d'ampli abast i un disseny raonable de dimensions externes. L'eix principal és un servomotor a través de la sincronització. Corretja de la unitat. Pot realitzar la subjecció de peces complexes com diversos discos, plaques, petxines, lleves, motlles, etc., i pot completar diversos processos com perforació, fresat, avorriment, expansió, reaming, tocs rígids, etc., adequats per a múltiples varietats, producció de productes de lots petits i mitjans, processament de peces complexes. Es pot equipar amb un quart eix de rotació per completar els requisits de processament de peces accessòries.

850 tren de tres eixos màquina de fresat CNC funció de màquina central de mecanitzat vertical i descripció de la característica

1. Càstings bàsics del llit

Tot el cos de la màquina de VMC850 adopta tot el cos de la màquina Mihana, fet de sorra de resina de ferro gris 300, forta rigidesa i bona estabilitat, columna d'espinacs, disposició vertical del marc.

2. Sistema d'arrossegament

Les guies lineals de tres eixos són totes les guies lineals ampliades taiwanes HIWIN / PMI, amb lubricació centralitzada forçada automàtica, reduint la resistència a la fricció del moviment de l'alimentació, reduint el rastreig de baixa velocitat i millorant la precisió i la vida de la màquina-eina.

3. Grup de fus

Adopta la famosa unitat de fus Royal / SANJET BT40 a Taiwan, la velocitat màxima del fus és de 10.000 rpm i s'han reforçat totes les parts importants. Després que tot el fus es munti en condicions de temperatura constants, s'ha sotmès a proves de correcció i execució del balanç informàtic. El fus adopta un motor incorporat. Control del codificador, regulació de velocitat sense pas i realització d'orientació de fus i funcions rígides de tapping.

4. Revista d'eines

Taiwan 24/32 revista d'eines de disc d'alta velocitat de canvi automàtic d'eines, canvi d'eina precís, poc temps, alta eficiència, després de moltes proves en execució, compleix els requisits de fiabilitat;

Paràmetre

Es pot utilitzar el quatre eixos del centre de mecanitzat vertical vmc850 com a torn?

Quan utilitzem el centre de la màquina CNC vmc850, no hem de ser massa rígids, i hem d'utilitzar-lo de manera flexible, com ara utilitzar-lo com a polivalent. Molts amics es pregunten si el quart eix del centre de mecanitzat es pot utilitzar com un torn.

Els quatre eixos es poden utilitzar com a torn, premsa hidràulica, tipus pneumàtic i tipus manual. El millor és triar el plat hidràulic segons el vostre procés de producció, però la velocitat del quart eix no és ràpida, es pot agafar aquest torn de producte, no podeu canviar el cost d'un torn CNC per utilitzar un torn, però l'alta eficiència del 4 eixos no és tan alta com un torn.

Es pot fixar i no girar el rodament del fus? Quan vam provar MDI, podem aconseguir una relació de velocitat zero. La relació de velocitat no pot ser massa baixa quan es programa segons el programa, en cas contrari s'alarmarà, fins i tot si la velocitat zero en mode MDI és inferior a l'amplitud del rodament del fus, si l'utilitzeu amb la mà, pot girar una mica. Si el rodament del fus no es pot fixar ni girar, no es pot utilitzar com a torn.

El quart eix del centre de mecanitzat també s'anomena capçal d'indexació CNC del centre de mecanitzat. Subjecta la peça del producte a la taula hidràulica o entre dues tapes per girar-la, mesurar la gamma i col·locar amb precisió els accessoris de la màquina-eina. Segons el seu sistema de transmissió, el mètode de mesurament de distància es pot dividir en cap d'indexació CNC parell de compàs de vòrtex, capçal d'indexació CNC de recursos de núvol de Baidu, capçal d'indexació CNC de disc orifici, capçal de numeració de disc ranurat, cap d'indexació de disc dentat final i capçal d'indexació de disc dentat final, capçal de control de núvol de Baidu, capçal de control numèric del regle ratllat, etc. Segons la seva funció, es pot dividir en capçal d'indexació de control numèric complet, capçal d'indexació de control numèric semi-complet i capçal d'indexació igual. Segons l'estructura, es divideix en capçal d'indexació CNC vertical i horitzontal, capçal d'indexació de control d'inclinació i capçal d'indexació CNC de feix suspès. Com a accessori universal de màquines-eina, la clau de l'estructura del capçal d'indexació CNC es compon de la part de subjecció, la part per al posicionament precís del rang de mesura i una part del sistema de transmissió.

El quart eix del programari del sistema FANUC del centre de tall: la direcció de rotació és vertical. L'eix X s'anomena eix X, i l'ordre és A (eix posterior, és a dir, la coordenada horitzontal) rotació. L'eix Y vertical s'anomena: eix B, l'ordre és B, gira. L'eix Z vertical s'anomena: eix C, i l'ordre és l'eix C per fer-lo girar. El 4t eix depèn del mètode de col·locació (no importa quin programari del sistema s'utilitzi, el programari del sistema també es pot instal·lar per al 4t eix).) Especificacions: La direcció de l'angle de rotació és vertical i l'eix vertical s'anomena: A codi de l'eix A (angle de miopia, també conegut com a coordenades pla) L'eix Y vertical s'anomena: codi de l'eix B B i l'eix Z vertical s'anomena: codi de l'eix C C.
