Tots sabem que els productes amb retalls requereixen una estructura de motlle per expulsar-los. Generalment, els socavats interns es gestionen amb un expulsor inclinat, mentre que els socavats externs es gestionen amb un control lliscant. Una altra situació implica un mecanisme d'expulsió forçada. Quan un socavat intern no es pot manejar amb un expulsor inclinat, quina estructura fem servir? Vegeu el diagrama següent:

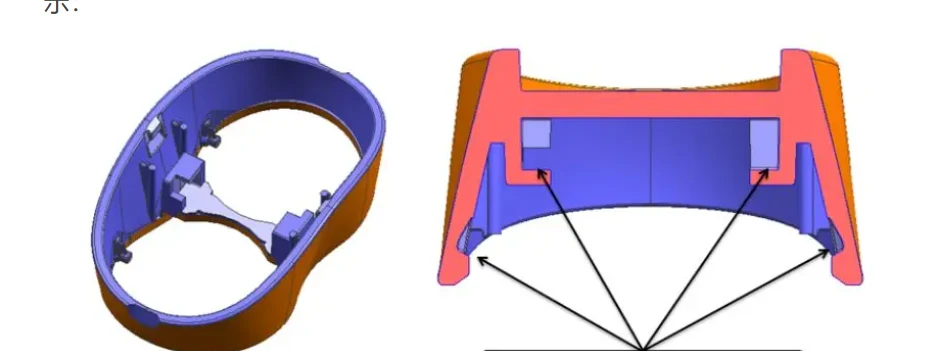

Imatge 1. Per a aquest tipus de producte, no és possible un ejector inclinat; l'única opció és utilitzar un mecanisme d'extracció del nucli lliscant intern-per a l'expulsió. El mecanisme d'estirament del nucli lliscant intern- consisteix en un lliscant intern, un mandril i una placa de pressió.
Imatge 2. Esquema de disseny del control lliscant intern
Imatge 3. Principi de moviment del mecanisme lliscant intern:
(1) Per a aquest tipus de mecanisme lliscant intern, s'ha d'afegir una placa de suport a la part inferior de la placa B. La placa B i la placa de suport s'han de poder obrir i el mandril està bloquejat a la placa de suport.
(2) Primer, s'obren les plaques A i B. Després d'obrir-se a una certa distància, s'obren les plaques B i la placa de suport. La distància d'obertura es controla mitjançant cargols de límit. Com que la pala està bloquejada a la placa de suport, es mou en la direcció de la fletxa. Hi ha una ranura de cua de milano entre el control lliscant interior i la pala. A causa de l'acció de la ranura de la cua de milano, els dos lliscadors interiors s'impulsen per lliscar cap a dins (en la direcció de la fletxa), desenganxant-se del socavat i completant la tracció del nucli.
